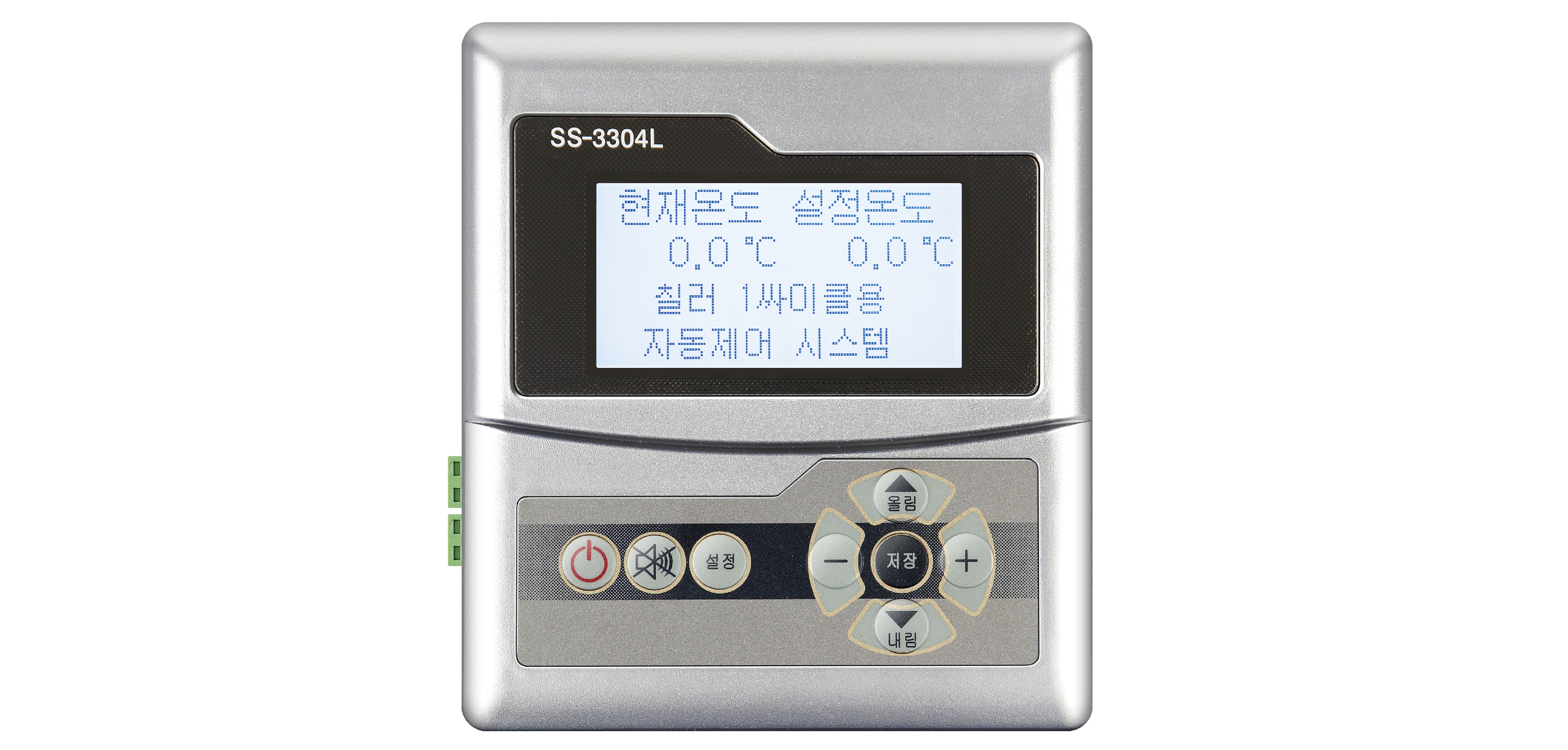

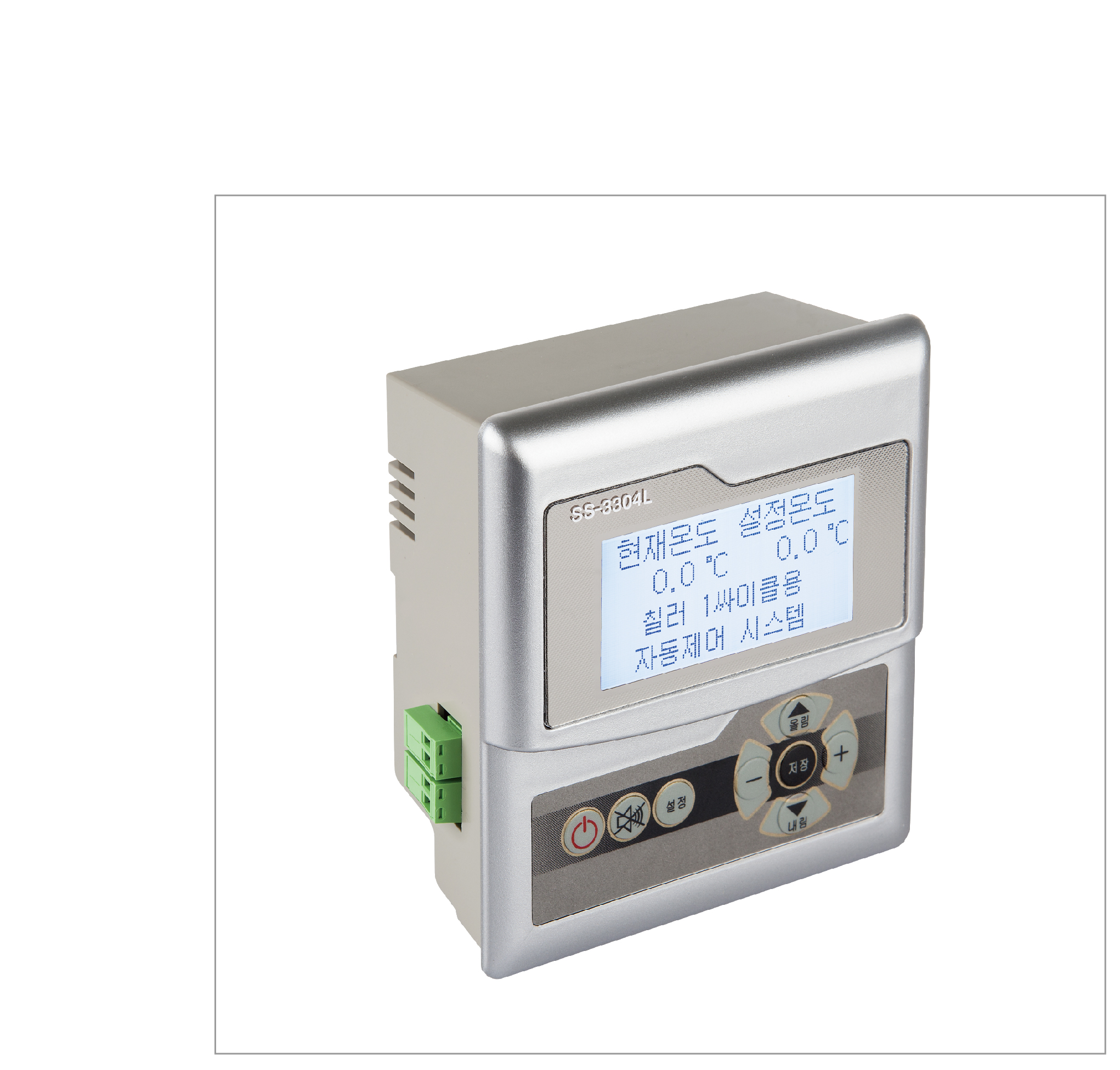

CH-3304L
칠러 일체형 컨트롤러
각종 냉각기, 공ㆍ수냉식에 사용이 가능한 칠러 전용 컨트롤러로서, 동파 방지, 재기동, 냉방 지연, 펌프 다운,
정전 복귀 등 다양한 기능이 내장되었으며, RS-485 통신을 이용한 원격 관리 시스템과의 연동이 가능합니다.
LCD 액정 디스플레이를 통해 컨트롤러의 운전 및 경보 상태를 표현할 수 있는 제품으로서, 디스플레이와
입출력 보드가 일체형으로 구성되어 설치 및 관리가 쉽습니다.
|
특징 • 칠러 전용 일체형 컨트롤러 • 온도각종 냉각기, 공 · 수냉식 사용 가능 • 동파방지, 펌프다운, 정전복귀 등 다양한 기능 • RS-485 통신을 통한 원격 제어 가능 |
칠러 일체형 컨트롤러 CH-3304L
| 항 목 | 내 용 | 비 고 |
| 입력 전원 | 100 ~ 220VAC, 50/60Hz | · |
| 출력 전압 | 100 ~ 220VAC, 50/60Hz | 메인 퓨즈 3A / 250V |
| 출력 접점 용량 | 250VAC, 5A | 릴레이 출력 |
| 입력 포트 | 3 Port | 무전원 접점 |
| 출력 포트 | 6 Port | 입력 전원 출력 |
| 센서 포트 | 1 Port | NTC : 10K at 25℃ ±1% |
| 통신 포트 | 2 Port | RS-485 |
| 동작 온도 | -10 ~ 60℃ | 무결로 |
| 동작 습도 | 5 ~ 90% | 무결로 |
| 보관 온도 | -20 ~ 60℃ | 무결로 |
| 본체 무게 | 358.0g | · |
|
가이드 무게 |
63.0g |
· |
일반형 케이블 센서 SCTS-01
| 항 목 | 내 용 | 비 고 |
| 온도 범위 | -45 ~ 80℃ | · |
| 정밀도 | NTC : 10K at 25℃ ±1% | · |
|
본체 무게 |
58.0g |
케이블 기본 3M 기준 |
고급형 케이블 센서 SCTS-02
| 항 목 | 내 용 | 비 고 |
| 온도 범위 | -45 ~ 105℃ | · |
| 정밀도 | NTC : 10K at 25℃ ±0.5℃ | · |
|
본체 무게 |
37.5g |
케이블 기본 3M 기준 |
웰형 케이블 센서 SCTS-04
| 항 목 | 내 용 | 비 고 |
| 온도범위 | -45 ~ 80℃ | · |
| 정밀도 | NTC : 10K at 25℃ ±1% | · |
|
본체 무게 |
84.0g |
케이블 기본 3M 기준 |
