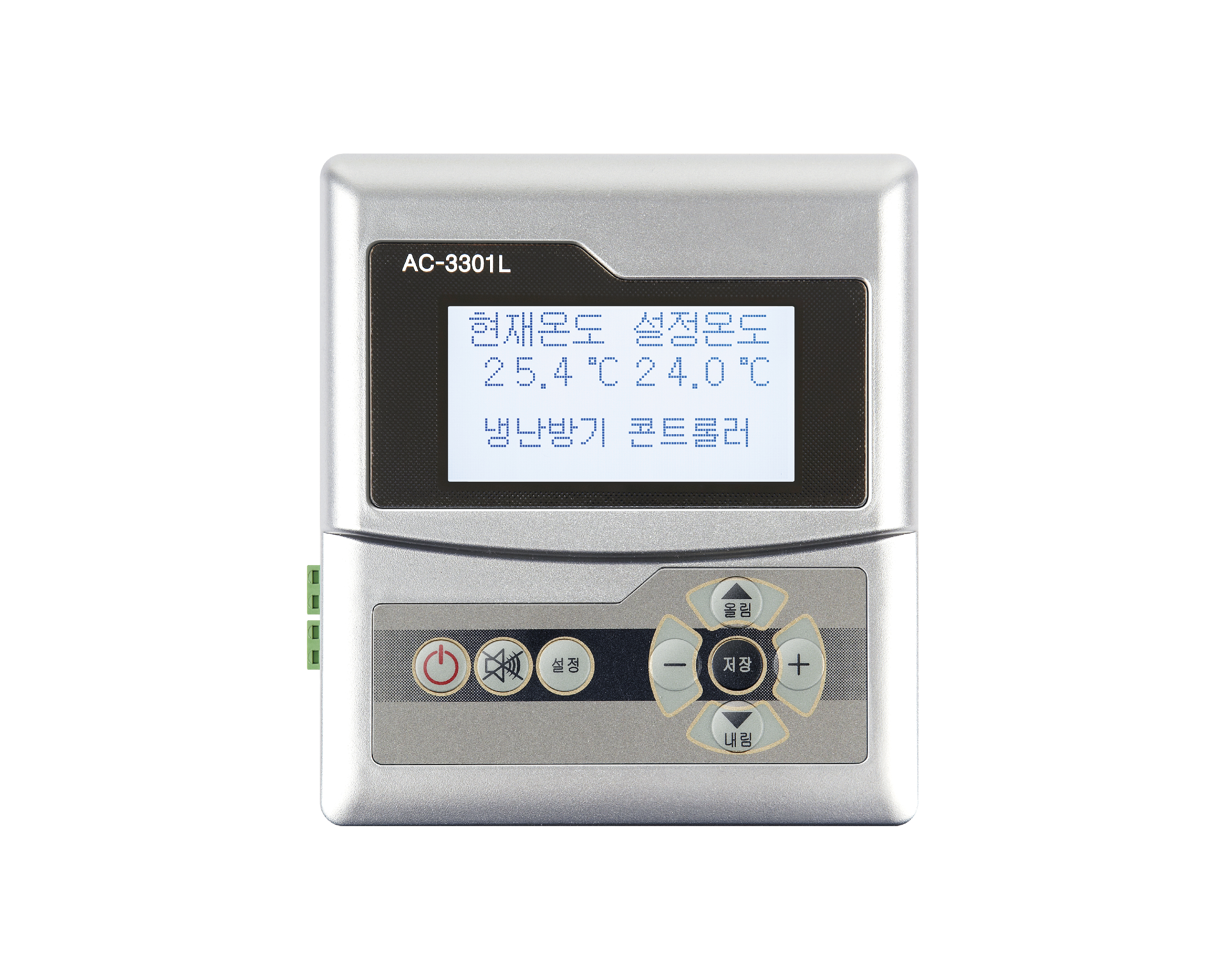

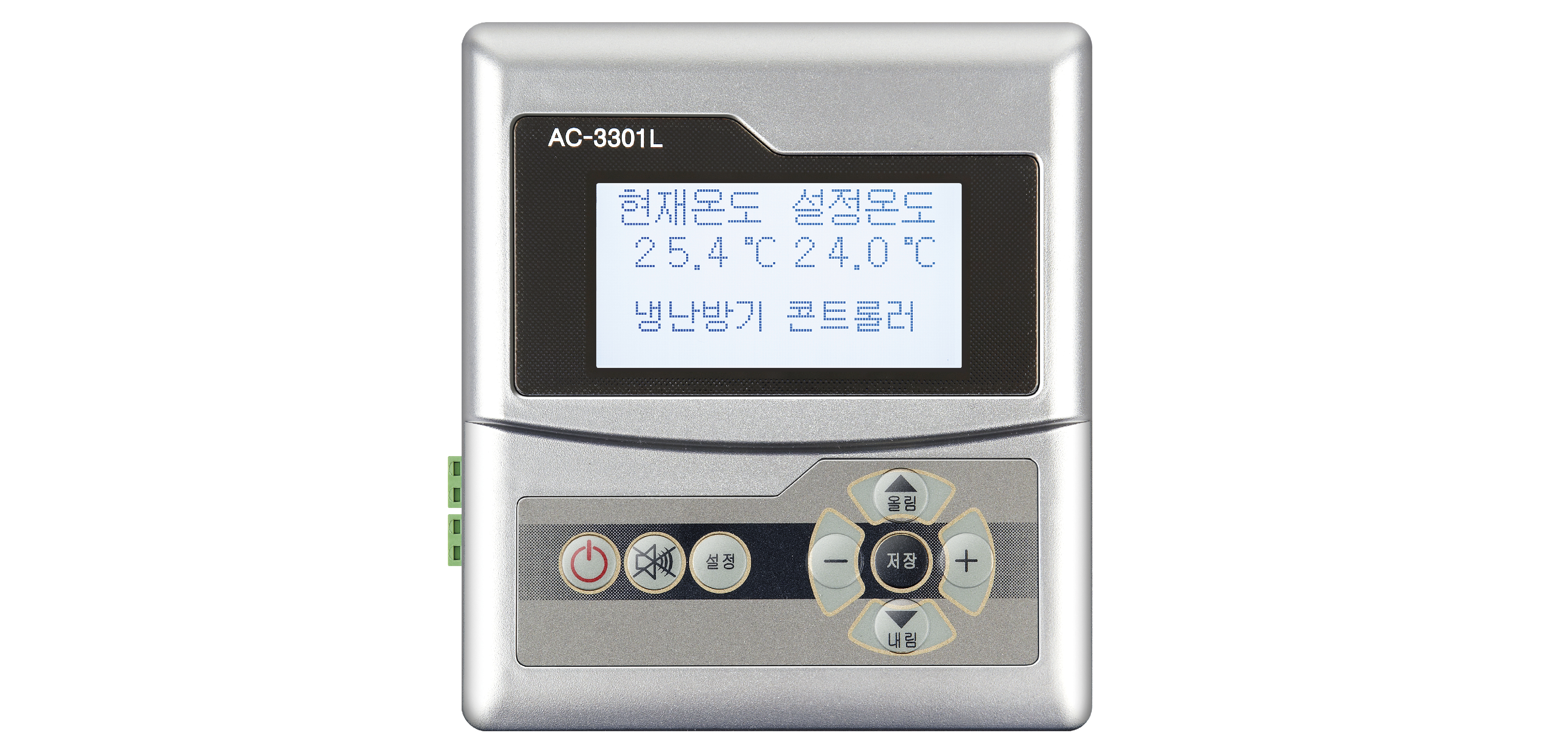

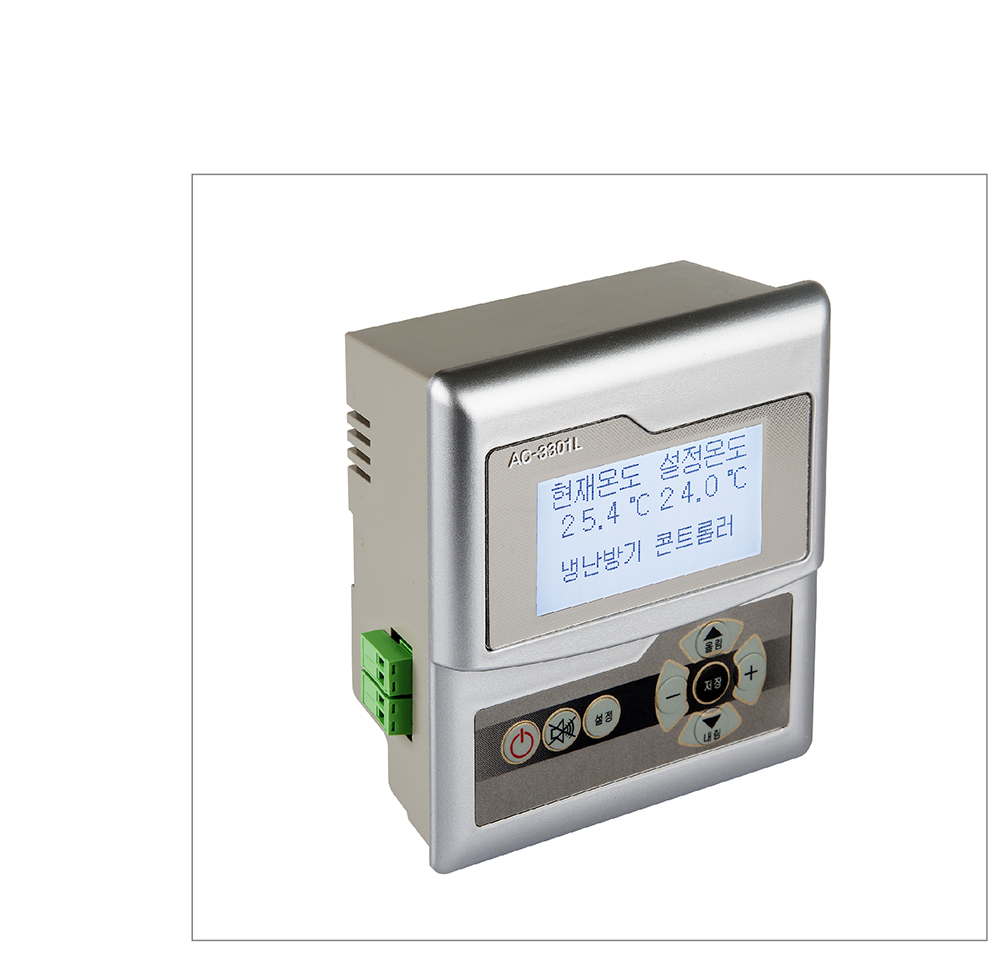

AC-3301L
냉난방기 일체형 컨트롤러
냉난방기 전용 컨트롤러로, 냉방 및 난방, 정전 복귀, 온도 편차 및 보정, 콤프 지연 및 경보 복귀 설정 등 다양한
기능이 내장되었으며, RS-485 통신을 이용한 원격 관리 시스템과의 연동이 가능합니다. LCD 액정 디스플레이를
통해 컨트롤러의 운전 및 경보 상태를 표현할 수 있는 제품으로서, 디스플레이와 입출력 보드가 일체형으로 구성
되어 설치 및 관리가 쉽습니다.
|
특징 • 냉난방기 전용 일체형 컨트롤러 • 온도 편차 및 보정 / 정전 복귀 기능 • 콤프 지연 및 경보 복귀 설정 기능 • RS-485 통신을 통한 원격 제어 기능 |
냉난방기 일체형 컨트롤러 AC-3301L
| 항 목 | 내 용 | 비 고 |
| 입력 전원 | 100 ~ 220VAC, 50/60Hz | · |
| 출력 전압 | 100 ~ 220VAC, 50/60Hz | 메인 퓨즈 3A / 250V |
| 출력 접점 용량 | 250VAC, 5A | 릴레이 출력 |
| 입력 포트 | 3 Port | 무전원 접점 |
| 출력 포트 | 6 Port | 입력 전원 출력 |
| 센서 포트 | 1 Port | NTC : 10K at 25℃ ±1% |
| 통신 포트 | 2 Port | RS-485 |
| 동작 온도 | -10 ~ 60℃ | 무결로 |
| 동작 습도 | 5 ~ 90% | 무결로 |
| 보관 온도 | -20 ~ 60℃ | 무결로 |
| 본체 무게 | 358.0g | · |
|
가이드 무게 |
63.0g |
· |
일반형 케이블 센서 SCTS-01
| 항 목 | 내 용 | 비 고 |
| 온도 범위 | -45 ~ 80℃ | · |
| 정밀도 | NTC : 10K at 25℃ ±1% | · |
|
본체 무게 |
58.0g |
케이블 기본 3M 기준 |
고급형 케이블 센서 SCTS-02
| 항 목 | 내 용 | 비 고 |
| 온도 범위 | -45 ~ 105℃ | · |
| 정밀도 | NTC : 10K at 25℃ ±0.5℃ | · |
|
본체 무게 |
37.5g |
케이블 기본 3M 기준 |
웰형 케이블 센서 SCTS-04
| 항 목 | 내 용 | 비 고 |
| 온도범위 | -45 ~ 80℃ | · |
| 정밀도 | NTC : 10K at 25℃ ±1% | · |
|
본체 무게 |
84.0g |
케이블 기본 3M 기준 |
